摘要：设计重用无处不在，设计重用至关重要，其意义这里不再赘述。前一篇文章已和大家分享了NX标准件库的应用和CADENAS标准件库，本文将深入到对象级，和大家分享NX的另一个层级的重用：对象重用。

1   NX中的可重用对象简介

我们知道，零件三维建模时，零件上往往有大量的局部特征，而这些各种形状的局部形状“长”在基本形状的基础之上，共同构成了最终的零件。在我们设计师的日常建模过程中，我们会发现，大部分、甚至绝大部分的局部形状，在通常情况下，会在建模过程中反复出现。每次都通过传统方式逐个建模，效率就非常低下，那么您是否想通过将这些局部形状，无论是三维或者二维形状，做成可重用的局部形状，相当于小的模块单元，反复重用于新模型的创建中呢？NX的对象重用就给我们提供了很好的解决方案，帮助我们快速“组合”出我们的零件模型。

那么NX中，哪些对象是可以重用的呢？实际上，NX的可重用对象类型非常丰富，三维的局部形状、规律曲线、自定义特征，二维的截面形状、自定义符号等等，都可以进行重用。本文将和大家分享这部分的重用。

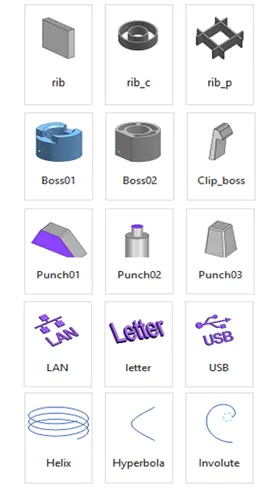

下图显示的是NX重用对象库的例子，里面有凸台、规律曲线（方程曲线）、标记符号、冲压凸起、筋板、卡扣等。

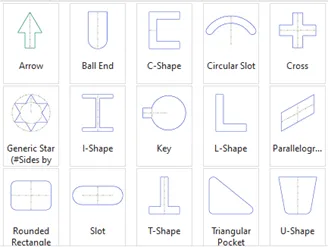

除了上述的对象，也有参数化二维截面，里面已预置了不少常见的截面形状，可以很方便地以草图的方式进行重用。

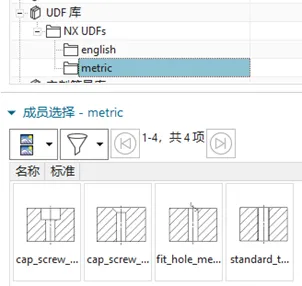

还有用户自定义特征库，方便用户将自己的常见特征做成自定义特征进行重用。

此外，NX还有更多的高级、智能的重用，例如算法建模中算法的重用、MBD中的逻辑规则的重用、操作记录（Journal）的重用等等。这部分的内容，我们以后再和大家分享。

2   NX中的可重用对象的使用

在NX里，上述的可重用对象的使用也是非常的简单。我们可以从NX图形窗口的左侧，找到重用库的资源条标签页，点开就能看到缺省的重用库的树状结构，可以看到全部类型的重用资源。

接下来我们就依次了解一下各类对象的重用方法。

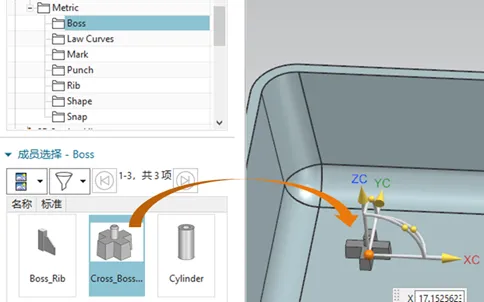

首选我们看一下重用对象库。对于重用对象，我们只要找到库资源，直接拖拽到图形区的模型的某个面上，当面高亮时，松开鼠标，对象将被放置在该面上，如下图，

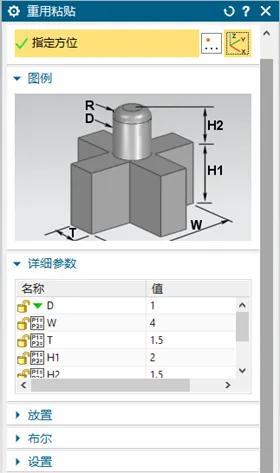

然后在弹出的界面上设置参数，如下图，

界面很简单，保证你一看就会，我就不赘述了。

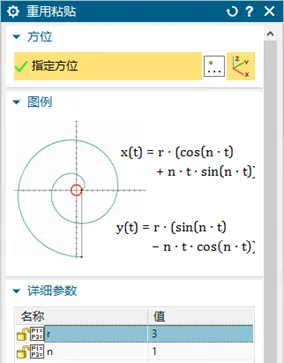

对于重用规律曲线（常见的方程曲线）、2D截面（草图），重用的方式是类似的。将规律曲线直接拖拽到目标面上，松开鼠标左键，然后定义参数即可。如下图，

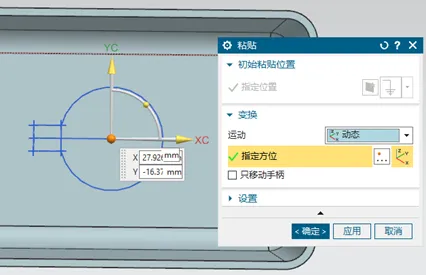

对于重用2D截面形状（草图），也是类似的。拖拽到图形区的某个安放面上之后，可以用动态手柄先调整草图的方向，

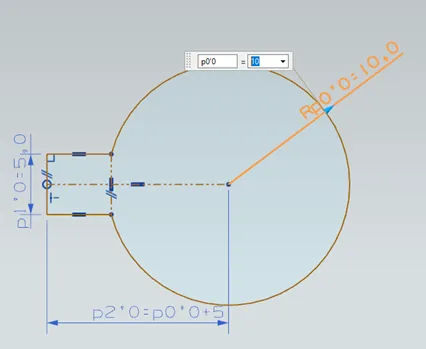

确认后，再双击该截面曲线以激活草图，进一步进行草图参数的编辑，包括修改尺寸、增加轮廓曲线及添加约束等。

在NX里对于重用对象来说，方法是不是很简单呢？

3   可重用对象的定制

到这里您可能迫不及待地想知道，我是不是可以扩充库资源呢？又怎么扩充呢？

放心，NX的重用库的架构是很开放的，你可以很方便的定义并扩充库资源。下面就简单的介绍一下这个过程。

可重用对象的定制可以简单的分为两步。一是创建资源，二是定义入库。

创建资源就像是我们常规的建模操作一样，把需要重用的对象或轮廓草图先创建出来，不过考虑到对象需要重用，就适当注意下建模方法及参数设置即可，此处就不展开讲了。

定义入库也很简单，可以按下面的步骤进行：

1. a)     增加一个库节点。

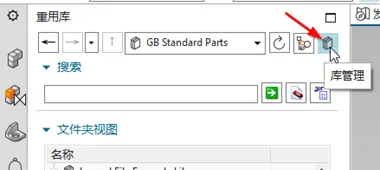

选择库管理按钮，如下图，

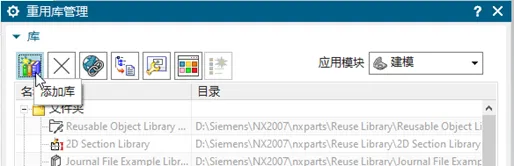

在打开的对话框里，选择添加库按钮，如下图，

指定一个目录，库资源将存储在该位置。

1. b)     定义重用对象。

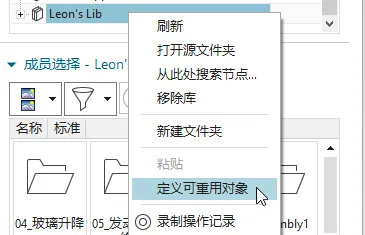

接着在新增的库目录上按鼠标右键，选择定义可重用对象，进行库资源的定义。

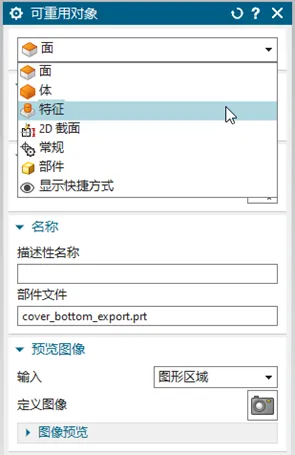

在弹出的对话框上进行可重用资源的定义，如下图，

这里包括选择对象的重用类型是面、体、特征还是截面等等，以及定义名称，定义预览图像等等。完成这个过程，可重用资源就可以显示在你的库目录中了。

是不是超级简单呀。快去试一试吧。

如果是定义企业级或者部门级的可重用资源，那么就需要仔细规划一下了。建议由专门的人来做规划，并创建资源和分类入库。这样库资源的目录分类、图片风格、资源的一致性等等就更有保证，设计师检索和使用这些资源时体验也就更好了。
