1什么是NX BIM

NX BIM（Building Information Modeling）是在NX2212版本上推出的一个全新的应用模块，用于在NX中快速创建建筑的三维模型。

NX BIM主要特点有：

·高级的3D参数化设计工具让设计人员能够快速地设计建筑物，并进行文档制作

·构建于NX基础平台 – 多学科设计工具，提供了包括算法建模、自由形状建模、钢结构设计，机械、电气和管路系统设计MEP，以及非常多的更多的功能

·并行、协同的设计环境，消除了在不相连设计孤岛中可能产生的错误

·受控的设计环境确保了设计变更被正确处理，使得设计总是处于最新状态

2NX BIM的主要功能

NX BIM模块提供了大量的行业专用工具以帮助用户快速设计建筑物，主要功能如下图所示：

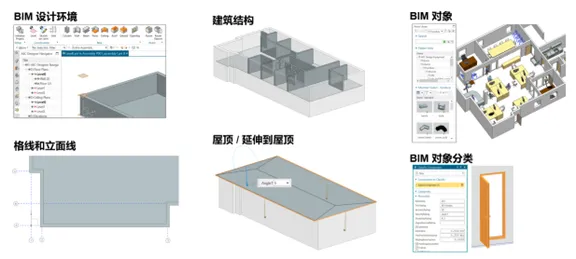

图1：NX BIM主要功能

2.1 针对BIM的用户环境

NX BIM的用户界面被进行了定制和优化，用于建筑结构的高效创建和编辑，从而使得新用户快速成为熟练专家 。且NX环境按照建筑设计工作流程被裁剪

·BIM 零件模板为建筑设计快速准备好NX设计环境

·BIM 设计导航器

ü在不同建筑层之间进行快速切换和编辑BIM对象

ü在单个导航器中进行组件和特征的可见性操作和编辑

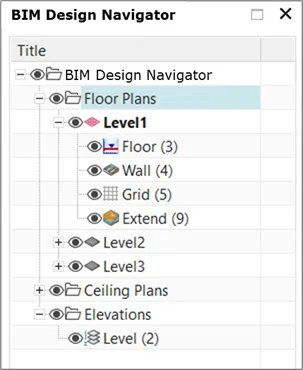

图2：BIM导航器

2.2 轴网和标高

采用直观的草图环境来创建和编辑轴网和标高，快速定位建筑元素

这些线可被定制，以便满足不同行业 / 客户标准的显示类型要求

·轴网和标高标签会被自动创建，支持AEC设计标准 (例如，数字和字母)

·在对墙、柱、地板、天花板等这些建筑结构元素进行定位的时候，可以方便地参考轴网和标高

·轴网和标高的显示属性，例如线宽、颜色、线长、线型，都可以被修改

·标高标签可轻易被修改(例如，修改标签增加拐角线)

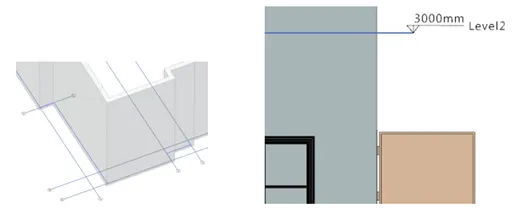

图3：轴网线及标高线

2.3 建筑结构库

可方便地定义用于BIM结构的物料

·可以为每一个建筑元素(例如，墙、地板、天花板等)定义物料层

·可以为每一建筑元素定义物料层选项(例如，墙会有多种类型的外墙、内墙和隔墙等)

·可以轻松地创建和编辑新的结构选项

·结构元素的厚度与定义的结构保持关联

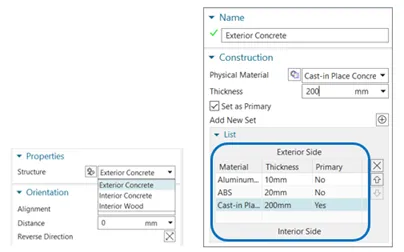

图4：物料层选项及定义

2.4 房间报告

可以在设计过程中跟踪房间及其尺寸大小，进行精确的、实时的物料估算

每个房间的面积会关联更新，可以被导出到一个电子表格，用于物料估算

·通过输入名字、定义选取房间地板的颜色来定义房间

·房间报告导出房间的信息到Excel，帮助用户估算地板材料的用量

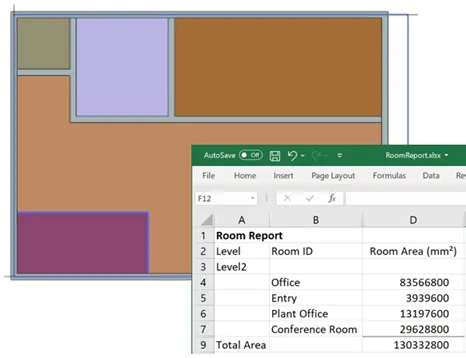

图5：房间定义及输出

2.5 BIM对象库

NX BIM含有一个通用BIM对象的本地库，以及具有数千对象的在线库

除了在线库和包含的BIM对象之外，定制的BIM对象也可被添加到本地BIM库之中

·NX 重用库包含了一些开盒即用的BIM样例对象，定制BIM对象也可被添加到本地BIM库之中

·访问CADENAS，获得大量的BIM分类目录 (注意：需要CADENAS 重用库附加模块)

·采用拖拽的方式将BIM对象添加到设计之中

·参数化的BIM对象可轻松被适应到设计的上下文环境

图6：集成的BIM重用库

2.5 BIM属性定义

快速准备符合 BIM ISO 标准的NX模型

根据需要将 BIM 属性应用于NX组件，满足IFC 认证的需求

·分类组件确保NX模型包含有IFC转换和ISO 19650所需的BIM信息

·属性过滤器指示哪些BIM属性是强制的、可选的或是客户指定的

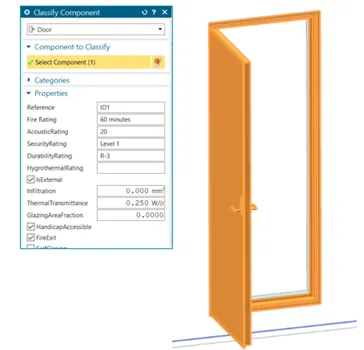

图7：将BIM属性应用于NX模型

3模块信息

NX BIM的模块信息：

·模块编号: NX30310

·类型:附加模块

·可用性: 2022年12月发布的NX 2212及以上版本

·先决条件: NX Mach 包或等同功能

·支持令牌许可控制

CADENAS 重用库

·模块编号: NX30701 / NX30702

·类型:附加模块

·先决条件: NX Mach 包或等同功能

4小结

NX在BIM行业的主要应用优势有：

·高级的3D参数化设计工具

·构建于NX基础平台: 一个多学科设计工具

·并行、协同的设计环境

·受控的设计环境

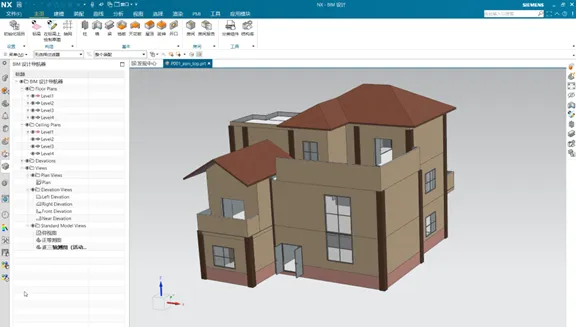

图8：NX BIM模型示例
