Simcenter Amesim空压机云图工况点绘制方法
车辆领域多个子系统方案涉及空压机，比如内燃机增压、燃料电池供氧、空气悬架、气制动等，Simcenter Amesim后处理工具种类繁多，涉及不少操作细节，本文给出空压机云图工况点的绘制方法。以燃料电池车demo“FuelCellSystemIntegration.ame“为例，在一个空白plot中加载“efficiency_compressor_dm_pr_manually_built.data”（把流量、压比和效率放在一个XYS类型表格里），并在工具栏tool里选择“XYZ curve(s)”，生成如下plot。
图1 空压机效率Map
在另一个空白plot中加载增压比MAP“air_compressor_deb_pres.data”，并右键选择“interchange axes”，生成如下plot。

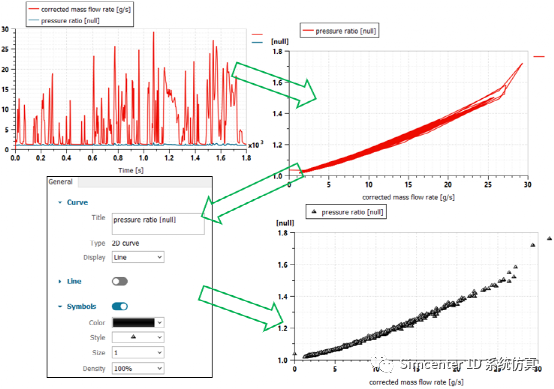

图2 空压机增压比Map

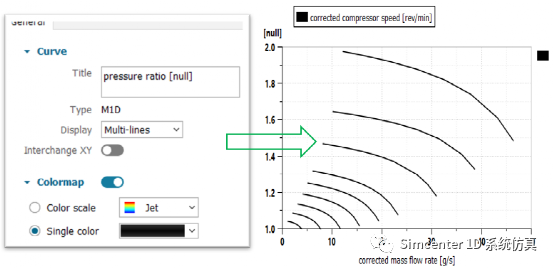

修改curve参数如下，得到新的折合转速曲线plot。
图4 工况点生成
把图3和图4相继拖曳至图1中，便得到空压机云图工况点图。

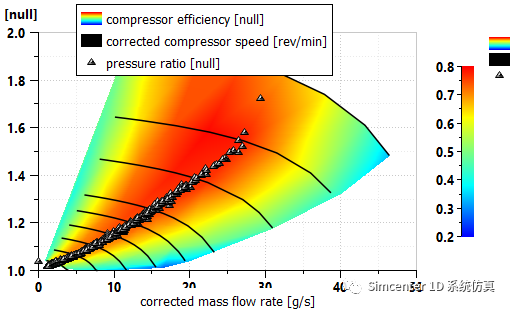

图5 云图工况点
