1       PMI顾问简介

随着MBD技术的不断发展以及在各企业中的深入应用，三维标注也越来越多应用于工程实践中。但在三维标注的过程中如何保证三维标注的合规性，如三维标注是否符合ISO标准或AMSE标准等。这种检查以往往往依赖于工程师的经验，过程繁琐且极易出错。

NX新版本的PMI顾问即是针对三维标注合规性的自动化检查工具，用户可设定企业的三维标注的规范，然后通过程序来保证所有创建的三维标注符合企业所设定的标准。

2       配置PMI顾问

在NX中选取菜单——PMI——顾问——配置命令来对PMI规则进行定制。

注：默认不允许用户对PMI顾问设置进行修改，用户可通过对用户默认设置的调整来修改此配置。

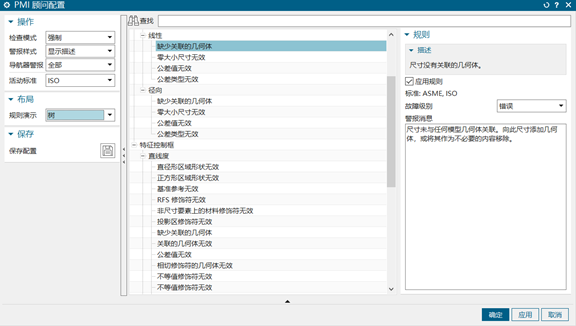

在PMI顾问配置界面中，用户可以定义：

·      检查模式

·      警报样式

·      导航器警报

·      活动标准

·      故障级别

检查模式

用户可以定义当创建/编辑PMI时，若PMI不符合标准规范时的处理方式；

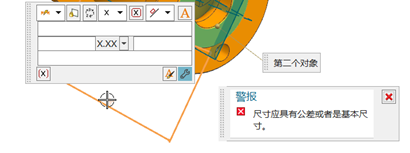

• 建议：提示警报，但用户可正常创建/编辑，如下图所示：

• 强制：不允许用户创建，并提示以下信息

• 无：创建/编辑过程中不做规范符合性检查

警报样式

当PMI不符合规范时，仅显示警报信息或显示更多的错误信息以帮助用户定位错误。

导航器警报

定义在导航器中是否仅显示错误的PMI，或显示全部PMI

活动标准

定义使用什么标准来对PMI标准进行验证，目前支持ISO和AMSE标准

故障级别

可针对每个检查项分别定义级别。有三个级别可供用户进行定义，分别是错误、警报和信息。

3       PMI顾问检查内容

目前PMI顾问可针对三种类型的标注进行检查，分别是基准、尺寸以及形位公差，每个检查大类下面分多个检查项。

基准检查

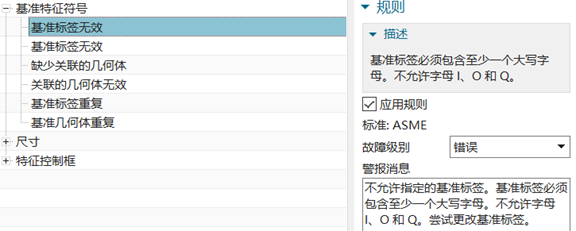

基准检查的项如下图所示，选中每一个规则后，即可在右边看到检查项检查的具体内容，以及定义故障级别。

尺寸检查

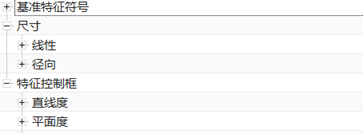

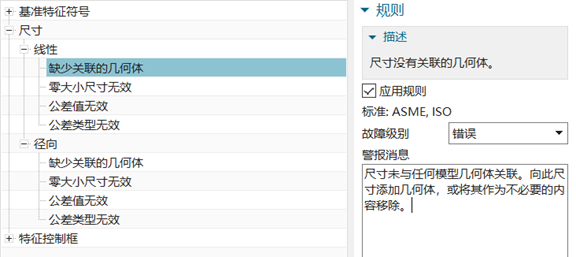

尺寸检查的项如下图所示：

形位公差检查

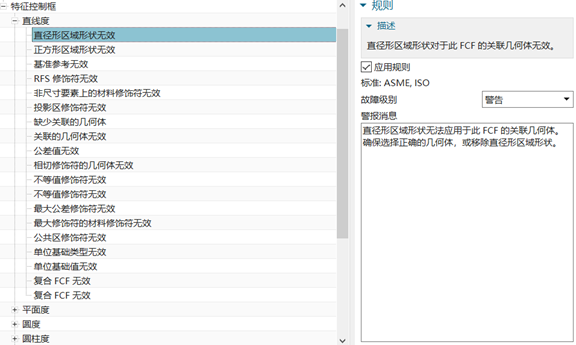

形位公差检查项如下图所示，系统针对每类形位公差均有不同的检查项，用户可按需定制。

4       运行PMI顾问

当对PMI顾问定制好后，用户可在创建/编辑过程中自动进行PMI检查，后完成标准后统一进行检查。

选取菜单——PMI——顾问——建议命令以执行PMI检查。PMI检查的结果会显示在图形界面中，用户也可在HD3D导航器中查看每个错误的具体信息。

在用户运行PMI检查时，系统会将所有PMI显示在当前视图中，以方便用户查看结果。如下图所示：
